Uno zaino termico morbido da $ 200 non offre al cliente molta tolleranza in caso di fallimento. A quel prezzo, l'aspettativa è semplice: il ghiaccio rimane congelato, non c'è alcuna perdita e la borsa non danneggia la superficie su cui si trova. Questi non sono requisiti ambiziosi: sono la linea di base che il prodotto deve fornire in modo coerente per giustificare il prezzo al dettaglio ed evitare i tassi di rendimento che rendono finanziariamente doloroso il lancio di un prodotto premium.
Il divario tra un dispositivo di raffreddamento che soddisfa tali aspettative e uno che non lo fa non è principalmente un problema di progettazione. È unproblema della produzione e dei materiali. Questo articolo tratta le tre dimensioni prestazionali in cui la costruzione standard fallisce in condizioni di mercato premium (condensa, perdite e ritenzione di ghiaccio) e le specifiche tecniche che affrontano ciascuna di esse.

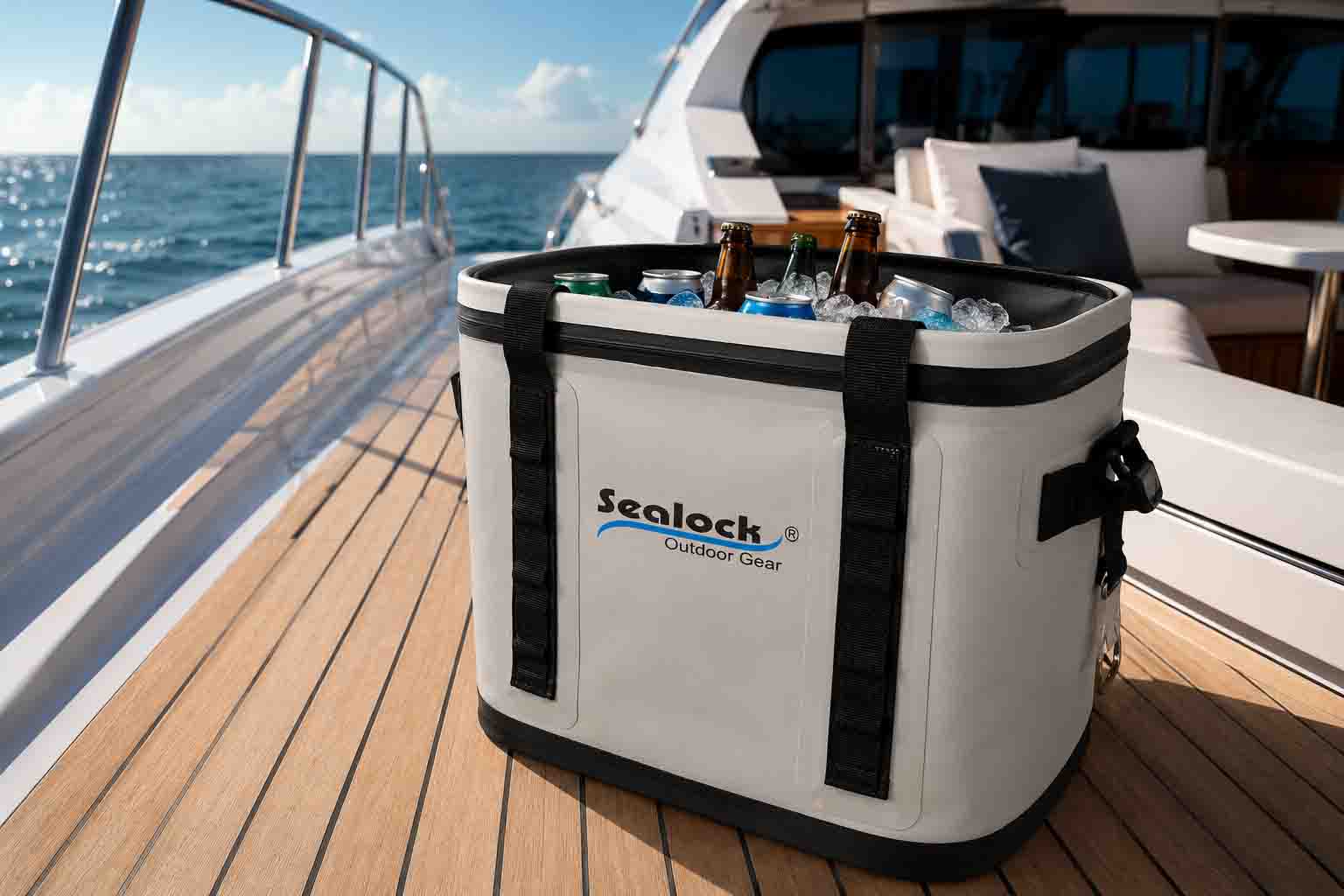

Un cliente acquista un soft cooler di punta per un fine settimana su uno yacht. Lo caricano di ghiaccio e bevande e lo sistemano sul ponte in teak. Il frigorifero è stato prodotto con isolamento in schiuma a bassa densità, adeguato per gli standard della fabbrica che lo ha citato, ma non adeguato come taglio termico. Il freddo del ghiaccio si trasmette attraverso la schiuma al guscio esterno più velocemente di quanto l'isolamento possa resistere. La superficie esterna scende al di sotto del punto di rugiada dell'aria marina umida. L'umidità si condensa all'esterno, si accumula sul fondo e lascia un anello d'acqua sul teak. Il cliente restituisce il prodotto e scrive una recensione che arreca un danno reale al posizionamento del marchio nel mercato nautico.
Questa modalità di guasto è prevedibile dalle specifiche di isolamento e non è insolita. Si manifesta ovunque i frigoriferi vengano utilizzati su superfici costose – ponti di yacht, pavimenti in legno, interni di auto in pelle – e i clienti prestano sufficiente attenzione per notarlo. Il meccanismo è semplice: la condensa si forma su qualsiasi superficie sufficientemente fredda da scendere al di sotto del punto di rugiada locale. In un ambiente esterno marino o estivo, il punto di rugiada è elevato. Un frigorifero il cui guscio esterno si raffredda perché l'isolamento non fa il suo lavoro suderà in modo affidabile in quelle condizioni.
La soluzione non è un trattamento superficiale o un rivestimento: sta costruendo uno strato isolante abbastanza spesso e denso da far sì che il guscio esterno non si raffreddi mai. Quando il taglio termico è adeguato, il freddo rimane all'interno, la superficie esterna rimane a temperatura ambiente e non esiste una superficie fredda su cui possa condensare l'umidità atmosferica.
Schiuma a cellule chiuse ad alta densità- in particolare il grado NBR (gomma nitrile butadiene) o EVA a celle chiuse premium equivalente - è la specifica pertinente. La struttura cellulare è importante tanto quanto il materiale: nella schiuma a cellule chiuse, ogni bolla di gas è completamente sigillata dalle vicine, il che significa che il trasferimento di calore attraverso la convezione all'interno della schiuma viene eliminato. Il trasferimento di calore conduttivo attraverso la matrice di schiuma è limitato dalla bassa conduttività termica del riempimento di gas sigillato in ciascuna cella. Il risultato è un materiale con un valore R per unità di spessore significativamente più elevato rispetto alle alternative a celle aperte.
Per garantire prestazioni a prova di sudore in condizioni marine, lo spessore della schiuma è una variabile specifica che deve essere progettata in base alle condizioni ambientali effettive che il prodotto incontrerà (livello di umidità, temperatura ambiente prevista e obiettivo di temperatura interna), non selezionata da un'opzione di catalogo standard. Un produttore che considera lo spessore della schiuma come una scelta progettuale fissa piuttosto che come una specifica termica calcolata non sta svolgendo questo lavoro.
Una famiglia getta uno zaino termico firmato nel bagagliaio di un SUV per una gita in spiaggia. Il ghiaccio è nella borsa fin dal mattino; alcuni si sono sciolti. In autostrada, una curva brusca ribalta la borsa su un fianco. L'acqua ghiacciata sciolta trova le cuciture alla base e ai lati della fodera. Il nastro della cucitura che copriva i fori dell'ago è stato attraversato abbastanzacicli termici e stress da flessioneavere sollevato gli angoli. L'acqua rompe la giuntura, satura l'isolamento e si accumula nel bagagliaio. I bagagli circostanti sono fradici. L'interno dell'auto è danneggiato. Il cliente chiama il servizio clienti del marchio mentre è ancora nel parcheggio della spiaggia.
Il fallimento qui è strutturale, non accidentale. La struttura con cuciture cucite crea perforazioni con ago attraverso la fodera in ogni punto di cucitura. Il nastro per cuciture risolve inizialmente questo problema, ma si degrada nelle condizioni specifiche del normale utilizzo del frigorifero: esposizione prolungata all'umidità dall'interno, ciclo termico tra interno freddo ed esterno caldo e flessibilità meccanica derivante dalla movimentazione e dal trasporto. Quando i bordi di unione del nastro si sollevano, le perforazioni sottostanti diventano percorsi d'acqua attivi. Una borsa che ha superato il controllo di qualità iniziale può sviluppare questa modalità di guasto dopo settimane di uso regolare, il che significa che il reso non arriva finché il cliente non è abbastanza frustrato da preoccuparsi.
Saldatura RFsostituisce la struttura della cucitura con un rivestimento molecolare continuo. Quando i pannelli in TPU vengono uniti a 27,12 MHz, il campo elettromagnetico genera calore interno nell'interfaccia di giunzione, il materiale si fonde a livello molecolare sotto pressione pneumatica e il confine tra i pannelli originali scompare strutturalmente. L'interno risultante è un unico bacino a tenuta stagna: senza fori per aghi, senza nastro adesivo, senza bordi che possano sollevarsi in caso di umidità e stress da flessione. L'acqua ghiacciata sciolta si accumula sul fondo del rivestimento e rimane lì. Non migra attraverso nessuna cucitura perché non esiste alcun percorso di penetrazione della cucitura.
Il sistema di chiusura deve corrispondere alla struttura della fodera. Una borsa saldata RF con cerniera a spirale standard non è a prova di perdite quando viene ribaltata: le cerniere standard consentono il passaggio dell'acqua sotto pressione sui denti.Veri sistemi di cerniere ermetici e impermeabiliutilizzare denti polimerici ad incastro sigillati da una guarnizione continua lungo il binario. Quando attivata, la chiusura è meccanicamente ermetica: la pressione dell'acqua proveniente da un frigorifero capovolto e completamente carico non trova un percorso attraverso i denti della cerniera perché la guarnizione di tenuta è continua per tutta la lunghezza della chiusura. Un dispositivo di raffreddamento costruito con cuciture saldate RF e una cerniera ermetica può essere invertito completamente senza perdite, che è la condizione di test che conferma che la costruzione resiste effettivamente alle dinamiche di utilizzo reale piuttosto che alla semplice immersione statica.
Il team di marketing di un marchio pubblicizza la conservazione del ghiaccio per 72 ore in base alle specifiche indicate dall'OEM. Il prodotto viene lanciato, le prime recensioni sono positive e poi arriva il caldo estivo. I clienti che visitano giornate in spiaggia a 90° F riferiscono che il ghiaccio è scomparso entro 14 ore. Il team dei social media del marchio sta gestendo un crescente numero di clienti che accusano il prodotto di pubblicità ingannevole. Lo rivela un'indagine internala fabbrica ha tranquillamente sostituito una miscela di schiuma a cellule aperte più economicaper la specifica a celle chiuse per proteggere il proprio margine su una tiratura ad alto volume. La sostituzione non era rilevabile all'ispezione visiva del prodotto finito.
Questa modalità di fallimento è più comune di quanto i marchi credano e non si tratta sempre di frode intenzionale: a volte si tratta di una fabbrica che acquista materiali sostitutivi durante una carenza di forniture senza segnalare il cambiamento. Il problema pratico è che la schiuma a cellule aperte e quella a cellule chiuse sembrano simili in un frigorifero finito, la sostituzione non produce difetti visibili e la differenza di prestazioni diventa evidente solo quando il prodotto viene utilizzato nelle condizioni per le quali è stato classificato. A quel punto, il ciclo di produzione è stato spedito ed è iniziato il ciclo di restituzione.

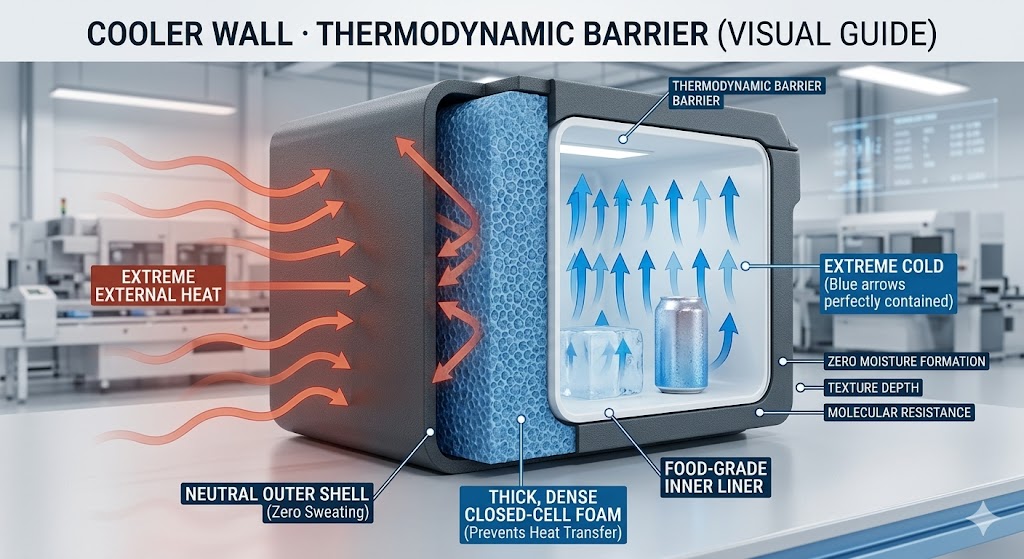

Il vantaggio termico della schiuma a celle chiuse rispetto alle alternative a celle aperte deriva dall'architettura a bolle di gas sigillate. Ogni cella è un'unità isolante indipendente: non c'è movimento d'aria attraverso la matrice di schiuma, quindi il trasferimento di calore convettivo viene eliminato. Il riempimento di gas di ciascuna cella sigillata ha una bassa conduttività termica, limitando anche il trasferimento di calore conduttivo. La schiuma a celle aperte, in cui le celle sono interconnesse, consente sia il movimento dell'aria che l'assorbimento dell'umidità, e la schiuma a celle aperte bagnata perde gran parte del suo valore isolante perché l'acqua conduce il calore in modo molto più efficiente del gas.
Per un refrigeratore che deve garantire una ritenzione del ghiaccio di 72 ore a una temperatura ambiente di 90 ° F, le specifiche di densità della schiuma devono essere definite numericamente (chilogrammi per metro cubo, non solo "a celle chiuse") e verificate sui lotti di materiale in entrata anziché presumere che vengano trasferite da un ciclo di produzione a quello successivo. Un test di densità su un campione tagliato dalla schiuma in entrata richiede pochi minuti e conferma che le specifiche vengono soddisfatte a livello del materiale prima che venga incollato in un prodotto finito che non può essere facilmente ispezionato in seguito.
Anche le specifiche del rivestimento interno contribuiscono alle prestazioni termiche. I rivestimenti in TPU per uso alimentare approvati dalla FDA con caratteristiche riflettenti riducono l'ingresso di calore radiante dalla direzione del carico utile. La combinazione di uno strato isolante in schiuma a celle chiuse verificato, un interno ermetico saldato a RF che mantiene la schiuma asciutta e un rivestimento interno riflettente affronta le tre modalità di trasferimento del calore (conduzione, convezione e radiazione) che determinano la durata della ritenzione del ghiaccio.
La domanda di audit che conta:chiedere all'OEM i record dei test sulla densità della schiuma in entrata relativi ai recenti cicli di produzione. Una fabbrica che verifica le specifiche della schiuma sul materiale in entrata avrà questi registri come parte della documentazione standard IQC (controllo qualità in entrata). Una fabbrica che non esegue la verifica del materiale in entrata in base alle specifiche della schiuma è quella la cui quotazione a celle chiuse potrebbe arrivare come consegna a celle aperte.
Dispositivo di raffreddamento morbido di alta qualitàI resi al dettaglio sono costosi in modi che vanno oltre il rimborso stesso. Il cliente che restituisce una borsa frigo da 200 dollari perché ha sudato sul ponte della barca o ha allagato il bagagliaio non se ne va in silenzio: lascia recensioni, pubblica foto e dice alle persone nelle comunità in cui i marchi premium per l'outdoor dipendono dal passaparola. Il danno al valore del marchio derivante da una serie di questi fallimenti nella prima stagione dopo il lancio è significativamente più difficile da recuperare rispetto al costo per ottenere le specifiche di produzione subito prima della spedizione del prodotto.
Le tre specifiche tecniche che affrontano gli scenari di cui sopra (schiuma a cellule chiuse ad alta densità per prestazioni di taglio termico a prova di sudore, struttura della fodera saldata RF con cerniera ermetica per un'autentica integrità a prova di perdite e densità verificata della schiuma in entrata per un'affidabile ritenzione del ghiaccio) non sono aggiornamenti indipendenti. Funzionano come un sistema. Un frigorifero con la schiuma giusta ma le cuciture cucite perderà comunque quando viene ribaltato. Un refrigeratore con cuciture saldate RF e schiuma inadeguata continuerà a sudare sul ponte di uno yacht e non sarà all'altezza delle sue pretese di ritenzione del ghiaccio. La costruzione deve affrontare tutte e tre le modalità di fallimento per resistere in condizioni di mercato premium.
Quandovalutare i partner OEMper lo sviluppo di raffreddatori morbidi premium, le domande rilevanti sono: quale densità di schiuma specificano, come viene misurata e possono fornire record di test sui materiali in entrata? Le cuciture RF sono saldate su tutto il rivestimento, compresi gli angoli della base, o solo sui pannelli dove è visibile? Quale sistema di cerniera utilizzano per la chiusura ermetica e come viene testato individualmente prima di entrare in produzione? Queste domande hanno risposte operative dirette per una fabbrica che costruisce effettivamente secondo queste specifiche.
La condensa si verifica quando un isolamento sottile e di scarsa qualità consente alla temperatura fredda del ghiaccio di raggiungere il guscio esterno. Quando l'aria umida colpisce questa superficie fredda, si trasforma in acqua. I radiatori OEM premium utilizzano schiuma a cellule chiuse spessa e ad alta densità per evitare che il guscio esterno si raffreddi, eliminando completamente la condensa.
Sì, ma solo se abbinata ad una vera cerniera ermetica/stagna. La saldatura RF elimina i fori degli aghi nel tessuto, mentre una cerniera ermetica sigilla meccanicamente l'apertura. Insieme, creano un ambiente a prova di perdite al 100%, anche quando sono completamente invertiti.
La schiuma a cellule chiuse ad alta densità (come NBR o EVA premium) è lo standard del settore per la ritenzione del ghiaccio da 48 a 72 ore. A differenza della schiuma a cellule aperte (che assorbe l'umidità e perde resistenza termica), la schiuma a cellule chiuse intrappola i gas in bolle microscopiche per bloccare in modo permanente il trasferimento di calore.
