Le escursioni termiche durante la consegna dell’ultimo miglio sono responsabili di una quota sproporzionata delle perdite annuali della catena del freddo: vaccini avariati, prodotti biologici compromessi, spedizioni di prodotti ittici di prima qualità rifiutate. La borsa termica alla fine di quella catena è solitamente l'ultima cosa valutata e il primo luogo in cui si verifica effettivamente il guasto.
Per i responsabili degli approvvigionamenti e i direttori di prodotto nella logistica medica, nella distribuzione biofarmaceutica e nella consegna di prodotti alimentari di alta qualità, la questione ingegneristica non è se un frigorifero portatile sembri adeguato, ma se il metodo di costruzione è effettivamente in grado di mantenere un ambiente a temperatura controllata per 48-72 ore in condizioni ambientali e di manipolazione reali. La risposta dipende da tre cose: come sono costruite le cuciture, cosa fa l’isolamento quando si bagna e se i materiali a contatto con il carico utile soddisfano gli standard di conformità richiesti dall’applicazione.
Perché la costruzione cucita è strutturalmente incompatibile con i requisiti della catena del freddo
I problemi con i dispositivi di raffreddamento morbidi cuciti nelle applicazioni della catena del freddo non sono guasti alle prestazioni nel senso del consumatore: una bevanda calda, un impacco di ghiaccio sciolto. Sono modalità di cedimento strutturale che compromettono contemporaneamente sia l'integrità termica che la sicurezza biologica.
Ogni ago che passa attraverso una membrana impermeabile crea una perforazione. Una tipica cucitura genera diverse centinaia di perforazioni per ogni metro di lunghezza della cucitura. Il nastro per cuciture copre adeguatamente questi fori in condizioni stabili e di basso stress. Sotto il ciclo termico che si verifica durante l'uso della catena del freddo (transizioni ripetute tra stoccaggio refrigerato, ambienti di carico ambientale e aree di carico del veicolo), i legami adesivi del nastro si espandono e si contraggono a velocità diverse rispetto al TPU sottostante. Nel corso del tempo, e spesso durante il ciclo di vita di una singola spedizione, i bordi dell'incollaggio si sollevano e le perforazioni sottostanti diventano percorsi di perdita attivi.
Ne conseguono due conseguenze, che si sommano a vicenda.
Il primo è il ponte termico. Le cuciture compromesse consentono all'aria fredda di fuoriuscire e al calore ambientale di infiltrarsi lungo la linea di cucitura, i punti esatti in cui debolezza strutturale e vulnerabilità termica coincidono. I tempi di ritenzione del ghiaccio diminuiscono non perché l’isolamento si sia degradato ma perché il guscio non è più ermeticamente chiuso. Un sacco valutato per una ritenzione del ghiaccio di 48 ore in condizioni di test controllate può garantire 20 ore nella gestione logistica reale.
Il secondo è un pericolo biologico che riceve meno attenzione ma comporta un rischio di conformità reale. Quando la condensa sciolta o l'umidità del carico penetra attraverso una cucitura compromessa nello spazio tra il rivestimento e la schiuma isolante, non può drenare o asciugarsi. Nell'ambiente chiuso, buio e umido tra il rivestimento e la schiuma, la crescita di muffe e batteri è prevedibile. Per le borse utilizzate nel trasporto medico o nella logistica degli alimenti freschi, questo non è un rischio di contaminazione astratto: è una violazione diretta degli standard sanitari richiesti dall'applicazione e una responsabilità che ricade sul marchio il cui nome è sul prodotto.
Questi sono risultati strutturali del metodo di costruzione, non fallimenti del controllo di qualità. Un frigorifero portatile ben realizzato presenta gli stessi percorsi di guasto di uno di scarsa qualità; la sequenza temporale del fallimento è diversa, la modalità di fallimento no.
Saldatura RF a 27,12 MHz: come si ottiene effettivamente la tenuta ermetica
La saldatura a radiofrequenza (RF), chiamata anche saldatura ad alta frequenza o HF, risolve il problema delle cuciture eliminando la cucitura come elemento strutturale distinto. La zona di unione diventa materiale continuo anziché due pannelli tenuti insieme da fili.
Il processo funziona attraverso il riscaldamento interno anziché per conduzione superficiale. Quando i materiali TPU vengono posizionati all'interno di un campo elettromagnetico alternato a 27,12 MHz, la banda di frequenza ISM designata per l'industriaSaldatura RFapparecchiature: le molecole polari all'interno del TPU tentano di riallinearsi ad ogni oscillazione del campo: circa 27 milioni di volte al secondo. L'attrito derivante da questo movimento molecolare genera calore in modo uniforme in tutto il materiale nella zona di saldatura. Sotto la pressione pneumatica applicata simultaneamente, il materiale all'interfaccia tra due pannelli raggiunge la temperatura di fusione e gli strati si fondono a livello molecolare.
Quando il campo viene rimosso e il materiale si raffredda sotto pressione sostenuta, l'interfaccia tra i due pannelli originali è scomparsa strutturalmente. La zona di saldatura è un unico pezzo di materiale. Nei test di trazione distruttivi, questa zona generalmente cede nel tessuto di base prima che la linea di saldatura stessa ceda: la saldatura non è il punto debole.
Nello specifico, per le applicazioni della catena del freddo, ciò che questo metodo di costruzione fornisce è un bacino interno ermetico senza percorsi di penetrazione. Non ci sono fori per gli aghi, né bordi del nastro, né canali di cucitura piegati in cui i liquidi possono accumularsi. La superficie interna liscia e continua in TPU può essere pulita o sterilizzata con disinfettanti di grado medico senza preoccuparsi di penetrare in una cucitura compromessa. La condensa, l'acqua ghiacciata sciolta e i fluidi medici versati rimangono sulla superficie e non migrano nella cavità isolante. Questa è la base strutturale per l'affermazione sulla sicurezza biologica, non una proprietà materiale del solo TPU.
La stessa logica costruttiva si applica alla dichiarazione di prestazione idrostatica. Un dispositivo di raffreddamento morbido saldato RF, opportunamente prodotto e testato, mantiene 1,0 bar di pressione interna senza emissione di microbolle da qualsiasi cucitura o punto di chiusura. Ciò corrisponde alla pressione idrostatica di una colonna d’acqua di 10 metri – ben oltre lo stress fisico della movimentazione logistica – e conferma che la tenuta ermetica regge in condizioni più impegnative di quelle che qualsiasi scenario di consegna dell’ultimo miglio produrrà.
Schiuma a cellule chiuse: l'ingegneria termica dietro tempi di tenuta da 48 a 72 ore
Un guscio esterno ermetico risolve il problema della rottura della cucitura. Il mantenimento di temperature controllate per 48-72 ore in condizioni ambientali avverse richiede che lo strato isolante svolga il suo lavoro in modo continuo, il che significa che deve continuare a svolgere il suo lavoro anche quando si bagna.
La schiuma a cellule aperte ha una struttura interna interconnessa. Quando l'umidità entra, a causa di condensa, lievi danni al rivestimento o ambiente umido dovuto a cicli di carico ripetuti, si diffonde attraverso la matrice in schiuma e rimane lì. La schiuma bagnata a cellule aperte perde rapidamente la resistenza termica; l'effetto isolante del gas intrappolato è sostituito dalla conduttività termica dell'acqua. Per una borsa sottoposta a test di ritenzione del ghiaccio in condizioni asciutte, le prestazioni sul campo saranno significativamente peggiori una volta che l'isolamento avrà assorbito l'umidità.

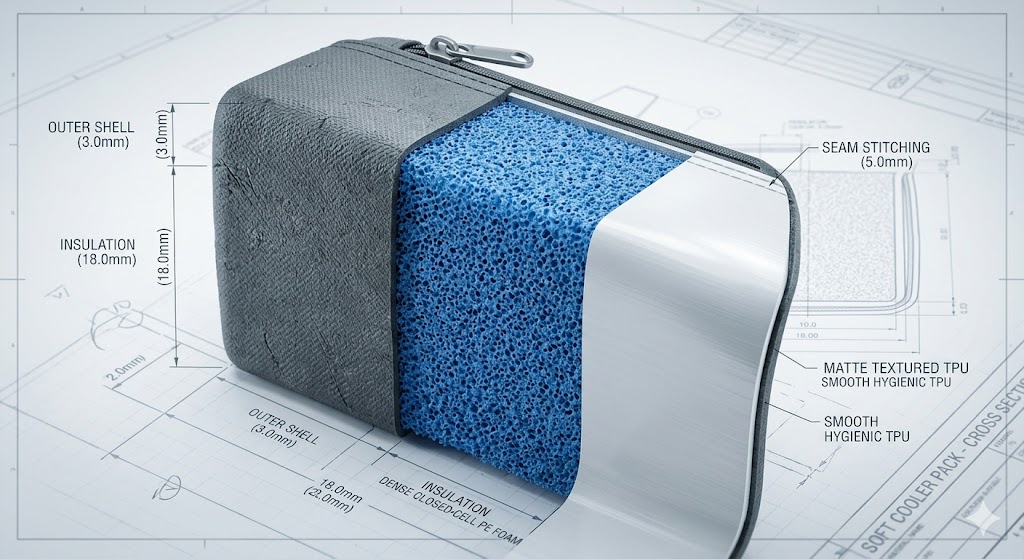

I dispositivi di raffreddamento morbidi per uso medico utilizzano schiuma a cellule chiuse ad alta densità (NBR (gomma nitrile butadiene) o EVA ad alta densità premium sono i gradi rilevanti) in cui ciascuna bolla di gas è completamente sigillata dai suoi vicini. Il trasferimento di calore attraverso la convezione all'interno della schiuma viene eliminato perché non esiste alcun percorso per il movimento dell'aria o del fluido tra le cellule. Il trasferimento di calore conduttivo è ridotto al minimo dal riempimento di gas di ciascuna cella sigillata. Ciò produce valori R misurabilmente più elevati rispetto alle alternative a celle aperte con spessore equivalente.
Il comportamento dell'umidità è altrettanto importante. La schiuma a cellule chiuse è intrinsecamente impermeabile a livello del materiale: la struttura a cellule sigillate impedisce fisicamente l'assorbimento d'acqua indipendentemente dall'esposizione. Una borsa che presenta condensa interna durante una spedizione di 72 ore avrà un isolamento con lo stesso valore R all'ora 72 e all'ora uno. Questa coerenza è ciò che rende le specifiche di mantenimento della temperatura di 72 ore realizzabili e verificabili piuttosto che ambiziose.
Per le applicazioni che richiedono intervalli di temperatura specifici (da 2°C a 8°C per i prodotti biologici, sotto zero per alcuni prodotti farmaceutici), la combinazione di densità della schiuma, spessore della schiuma e volume del materiale a cambiamento di fase può essere progettata per mantenere un intervallo definito in condizioni ambientali specifiche. Si tratta di una conversazione sulle specifiche, non di un parametro fisso del prodotto; le variabili rilevanti sono tutte sintonizzabili all'interno del quadro produttivo.
Il vantaggio strutturale è secondario ma degno di nota specificamente per le applicazioni mediche: la schiuma a cellule chiuse ad alta densità fornisce una protezione significativa dagli urti per fiale fragili, contenitori di vetro e siringhe preriempite senza richiedere un guscio esterno rigido. La schiuma agisce come un'ammortizzazione distribuita su tutto il carico, riducendo le forze di impatto di picco in ogni singolo punto di contatto.
Specifiche del materiale TPU: cosa richiede effettivamente la conformità FDA e REACH
Per i sistemi di raffreddamento morbidi utilizzati nel trasporto medico o nella logistica alimentare, il materiale a contatto diretto o indiretto con il carico utile deve soddisfare gli standard normativi definiti, non solo evitare le sostanze problematiche più ovvie, ma garantire una conformità documentata per l'applicazione specifica.
Il materiale rilevante sia per il guscio esterno che per il rivestimento interno nei dispositivi di raffreddamento morbidi per uso medico è il nylon rivestito in TPU da 840 denari. Il PVC è l’alternativa tradizionale ed è significativamente più economico; è inoltre sempre più incompatibile con il contesto normativo in cui operano questi prodotti. I plastificanti in PVC, in genere a base di ftalati, sono limitati dalla Proposition 65 della California e dalle normative REACH dell'UE. Il PVC diventa fragile anche alle basse temperature, il che crea rischi per l’integrità del materiale nelle applicazioni della catena del freddo che utilizzano ghiaccio secco o raggiungono ambienti di carico sotto zero.
Il TPU evita entrambi i problemi. Mantiene la flessibilità fino a -30°C, coprendo l'intera gamma di requisiti di temperatura della catena del freddo. È compatibile con formulazioni prive di BPA e PFAS e i gradi di TPU per uso alimentare sono conformi alla FDA per il contatto diretto con gli alimenti. Nello specifico, per il rivestimento interno (la superficie a contatto con il ghiaccio, gli impacchi di ghiaccio e potenzialmente il carico utile stesso) il TPU antimicrobico, privo di BPA e conforme alla FDA è la specifica del materiale che soddisfa i requisiti logistici di tipo medico e alimentare.
Il profilo di resistenza chimica del TPU è rilevante anche nelle applicazioni mediche: resiste ai disinfettanti concentrati utilizzati per la sterilizzazione tra un utilizzo e l'altro, comprese le soluzioni a base alcolica che nel tempo degraderebbero i materiali di rivestimento di minore qualità. Un rivestimento che può essere pulito in modo aggressivo tra una spedizione e l'altra senza deterioramento della superficie mantiene le sue proprietà igieniche per tutta la vita operativa realistica del prodotto anziché solo durante l'implementazione iniziale.
Quando si valuta un partner OEM per applicazioni mediche della catena del freddo, la documentazione pertinente include certificati di conformità FDA per i materiali del rivestimento interno, rapporti sui test REACH che confermano l'assenza di sostanze soggette a restrizioni e dichiarazioni di materiali esenti da BPA/PFAS specifiche per il lotto di produzione, non solo la linea di materiali generale del fornitore. Questi documenti dovrebbero essere disponibili su richiesta come parte del materiale standard di onboarding, non raccolti in risposta a una specifica indagine di audit.
Selezione di un partner OEM per applicazioni mediche della catena del freddo
I requisiti tecnici per un vero e proprio dispositivo di raffreddamento morbido di grado medico (costruzione ermetica saldata RF, isolamento in schiuma a cellule chiuse, rivestimenti in TPU conformi alla FDA) sono ben definiti. Ciò che varia è se uno specifico partner di produzione soddisfa tali requisiti con la disciplina del processo e l'infrastruttura di documentazione richiesti dalle applicazioni logistiche mediche e alimentari.
Le domande di audit che contano: la struttura effettua test di pressione delle giunture per unità o mediante campionamento in lotti e a quale bar rating? Possono fornire la documentazione di conformità FDA per il materiale specifico del rivestimento interno utilizzato nel tuo prodotto, non solo per la gamma generale di materiali? Come viene ottenuta la schiuma a cellule chiuse e come viene convalidata la densità sui lotti di materiale in entrata? Il set di parametri di saldatura RF è documentato in base alle specifiche del materiale e come viene verificata la conformità in tutto il volume di produzione?
Un produttore con reali capacità in questo spazio applicativo risponderà a queste domande in modo operativo dettagliato. L'ingegneria alla base delle prestazioni di mantenimento della temperatura per 72 ore in condizioni logistiche reali è specifica, verificabile e non particolarmente difficile da descrivere, il che significa che risposte vaghe sono informazioni significative di per sé.
Domande frequenti
Qual è il vantaggio principale della saldatura RF rispetto alla cucitura nei dispositivi di raffreddamento morbidi medicali?
La saldatura RF fonde i pannelli in TPU a livello molecolare, producendo un interno ermetico continuo senza fori per aghi, senza nastro adesivo e senza percorsi di penetrazione di umidità o contaminazione. Per le applicazioni mediche e alimentari, questo elimina sia i ponti termici che riducono la ritenzione di ghiaccio, sia il rischio di contaminazione biologica creato quando l'umidità si infiltra nella cavità isolante di una borsa cucita. La superficie interna di un refrigeratore saldato RF può essere completamente sterilizzata; la cavità isolante di un dispositivo di raffreddamento cucito non può.
I refrigeratori in schiuma a cellule chiuse possono mantenere in modo affidabile la temperatura per 72 ore?
Nelle giuste condizioni, sì, ma le specifiche devono essere precise su quali siano tali condizioni. La schiuma a cellule chiuse ad alta densità, combinata con un guscio ermetico saldato RF e una chiusura ermetica, mantiene continuamente il suo valore R nominale perché la schiuma non assorbe umidità che ne degraderebbe la resistenza termica. Il tempo di attesa effettivo dipende dalla temperatura ambiente, dalla massa del carico utile, dal volume del materiale a cambiamento di fase e dalla frequenza con cui viene aperta la sacca. Per finestre di temperatura specifiche, ad esempio da 2°C a 8°C per i prodotti biologici, queste variabili possono essere modellate e testate rispetto a condizioni ambientali definite per produrre specifiche prestazionali verificabili.
I soft cooler in TPU sono conformi al trasporto di prodotti biologici e vaccini?
Le formulazioni di TPU per uso alimentare e conformi alla FDA soddisfano i requisiti dei materiali per le applicazioni di trasporto biologico e di vaccini. Le specifiche pertinenti sono senza BPA, senza PFAS e conformi alla FDA per il contatto con gli alimenti, che per le applicazioni mediche rappresenta lo standard di base pertinente. Il rivestimento interno deve inoltre essere resistente chimicamente ai disinfettanti utilizzati per la sterilizzazione tra un utilizzo e l'altro. La documentazione di conformità deve essere specifica per il materiale del rivestimento e il lotto di produzione utilizzato nel prodotto, non una dichiarazione generale di capacità da parte del fornitore.
