L'acquisto di una macchina a 27,12 MHz non trasforma una fabbrica in un produttore di livello medico. L'attrezzatura è solo la base. Nella produzione termica flessibile, il "grado medico" è definito dalla disciplina del controllo del processo, in particolare dalla capacità di eliminare la deriva microscopica dei parametri durante un ciclo di produzione di 50.000 unità.
Per l'ingegneria dei softcooler nel trasporto biofarmaceutico e nella consegna di alimenti di alta qualità, la giuntura è l'unico punto di guasto del sistema. Una giunzione compromessa non si limita ad abbreviare la durata del prodotto. Crea un percorso di contaminazione. Fornisce un terreno fertile per le colonie batteriche. La saldatura commerciale accetta una cucitura funzionale. La saldatura ad alta frequenza (HF) di livello medico richiede un legame molecolare monolitico e privo di vuoti. La differenza sta interamente nell'esecuzione in fabbrica.
Sia la saldatura HF commerciale che quella medicale utilizzano l'energia elettromagnetica per eccitare le molecole polari nei materiali termoplastici. L'attrito genera calore interno. Gli strati si fondono sotto pressione. Questa è la teoria.

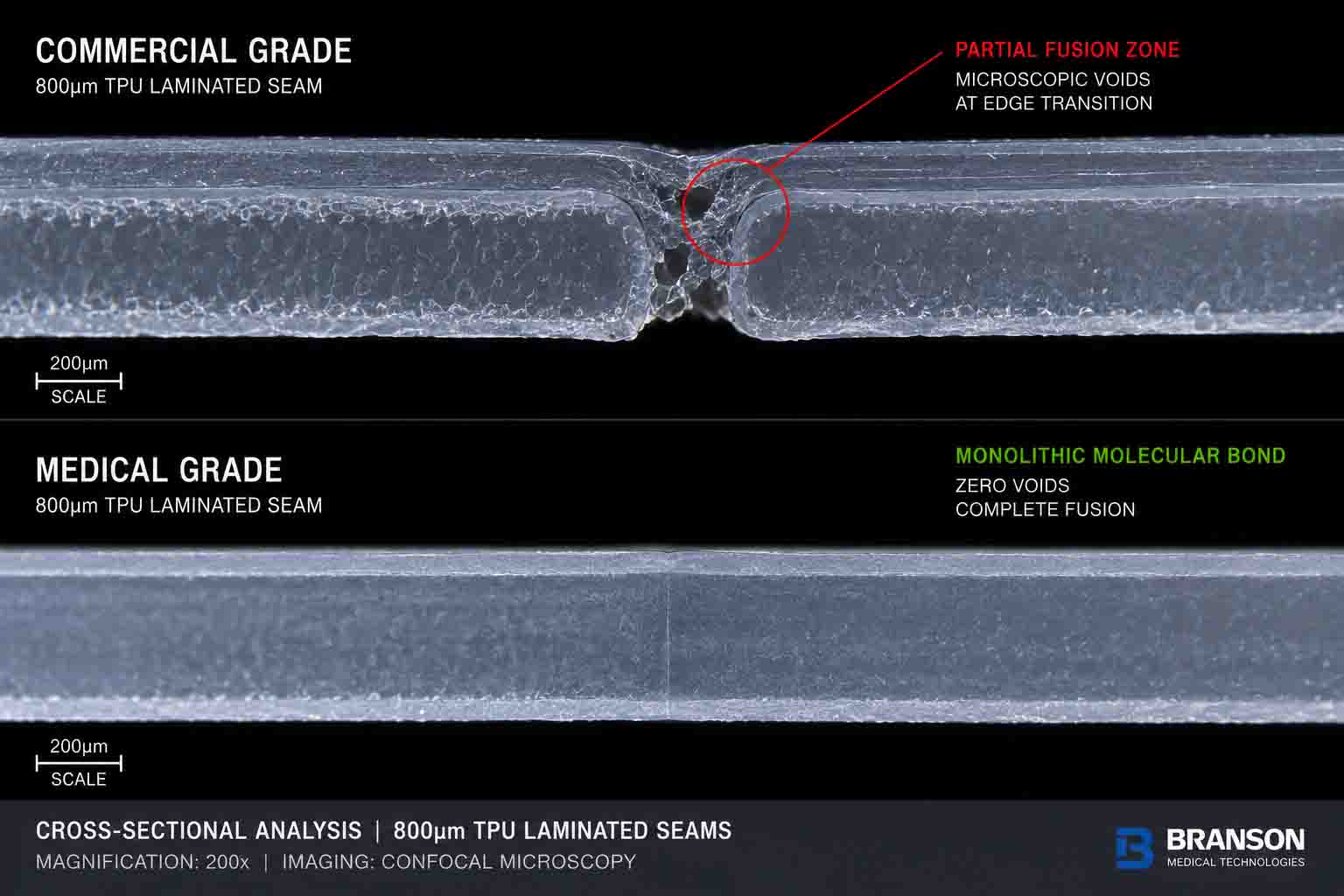

In pratica, la saldatura HF commerciale opera all’interno di un’ampia finestra di tolleranza. I parametri sono impostati per raggiungere la resistenza alla trazione di base e massimizzare la produttività. Una lieve contaminazione degli utensili o leggere irregolarità nella pressa pneumatica potrebbero creare una zona di fusione parziale in corrispondenza della transizione del bordo. Per una borsa da picnic ricreativa, questo è accettabile. La cucitura trattiene l'acqua.
La produzione di livello medico funziona in modo diverso. Una variazione del tempo di permanenza di 0,5 secondi su un ciclo di 27,12 MHz non sembra molto. Su una pellicola in TPU da 800 micron, quel mezzo secondo rappresenta la differenza tra un legame molecolare perfetto e una cavità interna nascosta che si delaminerà sotto shock da freddo sei mesi dopo.
La frequenza 27,12 MHz si trova all'interno della banda radio ISM (industriale, scientifica e medica) designata. A questa frequenza specifica, il campo elettromagnetico alternato costringe le molecole polari all’interno del TPU a riallinearsi 27 milioni di volte al secondo.
Questa generazione di calore interno aggira il difetto critico del tradizionale incollaggio termico. Le barre calde e le piastre riscaldate applicano energia alla superficie del materiale. Per fondere un laminato TPU denso e multistrato, la superficie deve essere esposta a calore elevato per consentire alla conduzione di raggiungere l'interfaccia interna. Ciò spesso degrada la struttura polimerica esterna prima che il nucleo raggiunga la temperatura di fusione.
La saldatura HF genera calore esattamente dove serve: all'interfaccia. Tuttavia, risultati coerenti richiedono variabili di processo non negoziabili:
Se una fabbrica li considera come impostazioni fisse della macchina piuttosto che come variabili monitorate continuamente, non sta eseguendo una produzione di livello medico.
La sudorazione sulla parte esterna di un frigorifero è spesso attribuita allo scarso isolamento. Nella logistica premium della catena del freddo, la causa principale è solitamente la micromigrazione delle cuciture.
In teoria, la schiuma NBR a cellule chiuse previene la formazione di condensa esterna. In pratica, l'isolamento funziona come previsto solo se la camera in TPU rimane completamente ermetica per un ciclo di vita pluriennale in condizioni di forti vibrazioni.
L'instabilità microscopica nelle transizioni dei bordi consente all'umidità ambientale di migrare lentamente nella cavità della schiuma. Il fallimento è raramente catastrofico; è insidioso. Una volta che l’isolamento assorbe l’umidità, il suo valore R crolla. La temperatura del guscio esterno scende al di sotto del punto di rugiada. Il frigorifero inizia a sudare. La saldatura HF per uso medico non si limita a sigillare la borsa; elimina i microvuoti da cui inizia la migrazione dell'umidità,preservando la scienza della ritenzione termica.
L'ispezione visiva delle giunture è essenzialmente priva di significato per le applicazioni della catena del freddo. Rileva errori grossolani di produzione come gravi segni di bruciatura o massicci spostamenti di allineamento. Non rivelerà un microscopico foro stenopeico nascosto all'interno di una piega strutturale.
Le rigorose strutture OEM si affidano a protocolli di pressurizzazione interni, fortemente referenziatiASTM F2096. Il soft cooler finito è sigillato, pressurizzato internamente con aria e completamente immerso in un serbatoio d'acqua.
Una cucitura con una cavità microscopica, che trattiene facilmente un carico statico di acqua su un banco di lavoro, emetterà un flusso costante di bolle sotto pressurizzazione interna. È possibile ottenere la certificazione solo per i lotti che raggiungono un tasso di difetti pari a zero in queste condizionirigorosi parametri termici di 72 ore.
La selezione dei materiali determina le tempistiche di fallimento. L'industria fa molto affidamento su due categorie di TPU: poliestere e polietere.
Il TPU in poliestere funziona bene dal punto di vista meccanico, ma l'esposizione all'idrolisi a lungo termine rimane un difetto fatale negli ambienti termici umidi. Nel corso di mesi di interazione con il ghiaccio sciolto e l'umidità ambientale, le catene polimeriche si degradano. Il materiale si infragilisce e l'interfaccia di saldatura si taglia.
Il TPU a base di polietere è obbligatorio perrimodellare la catena del freddo dell’ultimo miglio. Resiste all'idrolisi e all'attacco microbico. Tuttavia, specificare il Polietere non è sufficiente. Lo spostamento della formulazione del TPU tra i lotti di materiale è una delle cause più trascurate di incoerenza delle cuciture nella produzione in outsourcing. Un leggero cambiamento nella formula del fornitore della resina altera il comportamento dielettrico del materiale, rendendo immediatamente obsoleti i parametri di saldatura HF stabiliti in fabbrica.
La saldatura commerciale standard sembra più economica su un foglio di calcolo finché non viene calcolato il rischio di guasto a valle. Nella logistica medica e alimentare di fascia alta, un evento di contaminazione o la responsabilità per il deterioramento del prodotto sminuiscono il premio di produzione iniziale.
Quando controlli un potenziale partner OEM per i soft cooler, ignora lo showroom. Vai in fabbrica e fai queste domande specifiche:
Se non riescono a mappare la specifica potenza dielettrica e la pressione degli utensili su un lotto di materiale corrispondente, stanno tirando a indovinare, non progettando.
Sealock Outdoor Group è un produttore OEM B2B che opera esclusivamente secondo i principi della realtà ingegneristica. Siamo specializzati nella produzione avanzata di sistemi di raffreddamento morbidi a tenuta termica e a tenuta termica per la catena del freddo ad alto rischio e applicazioni esterne premium.

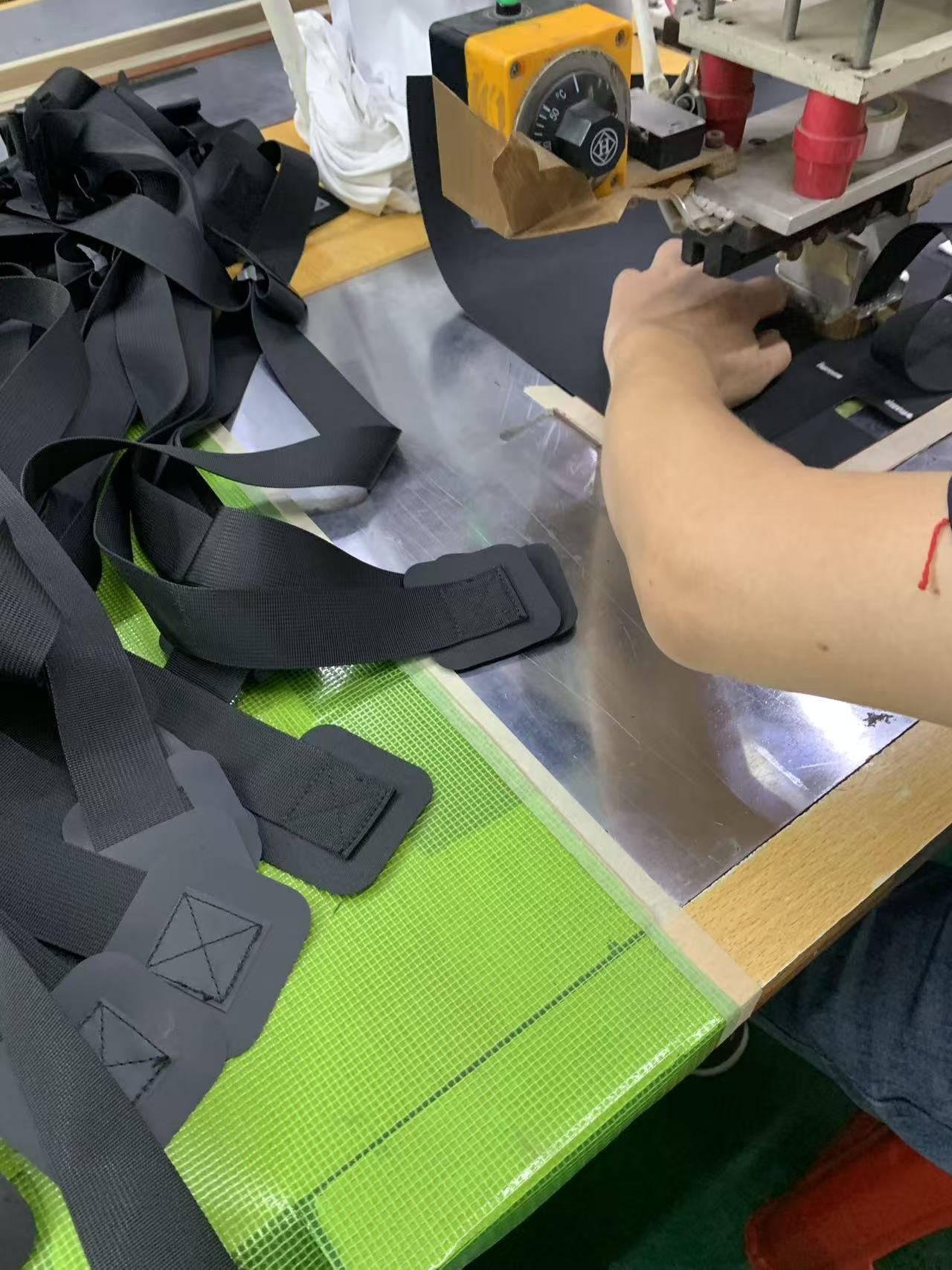

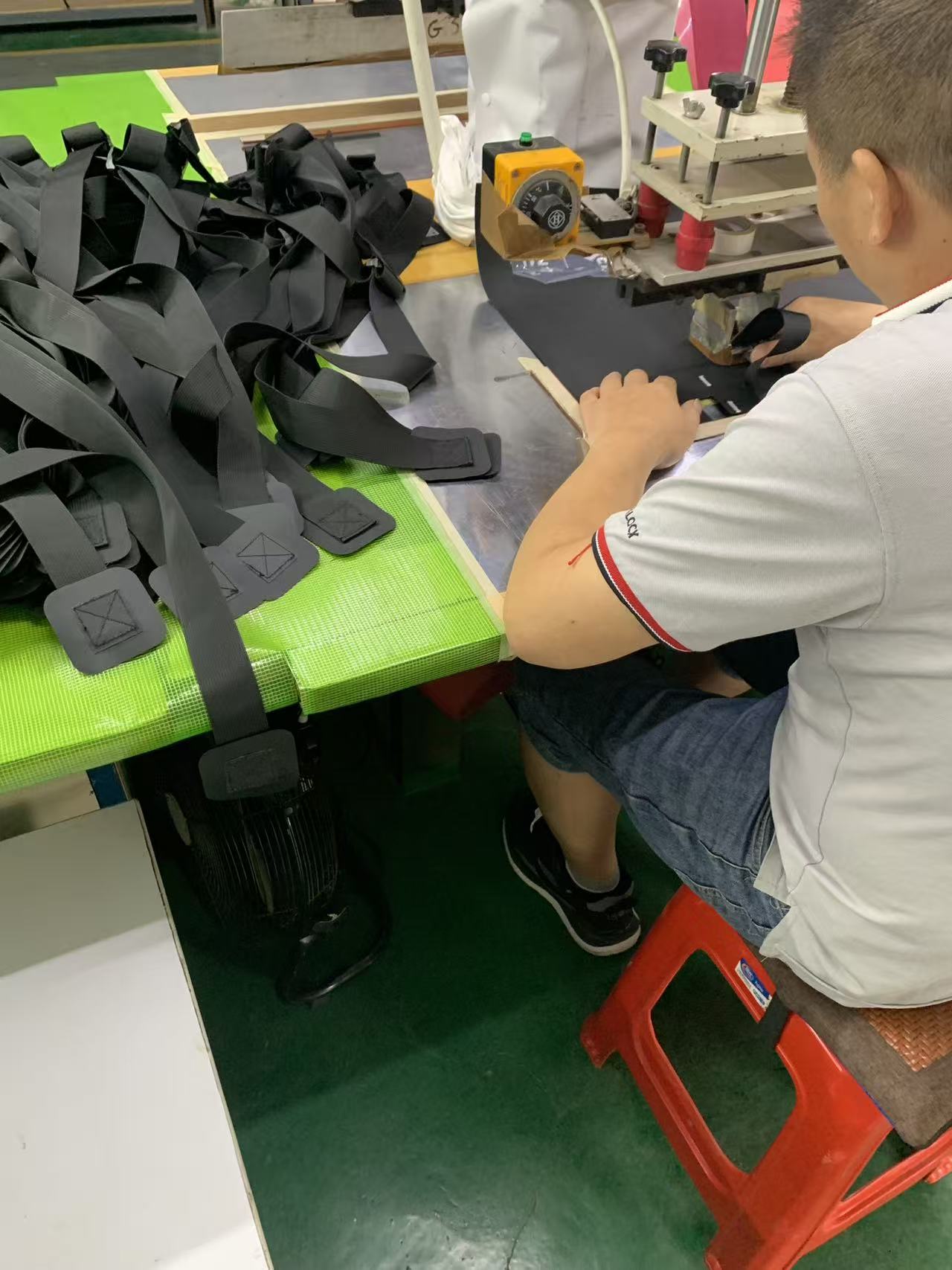

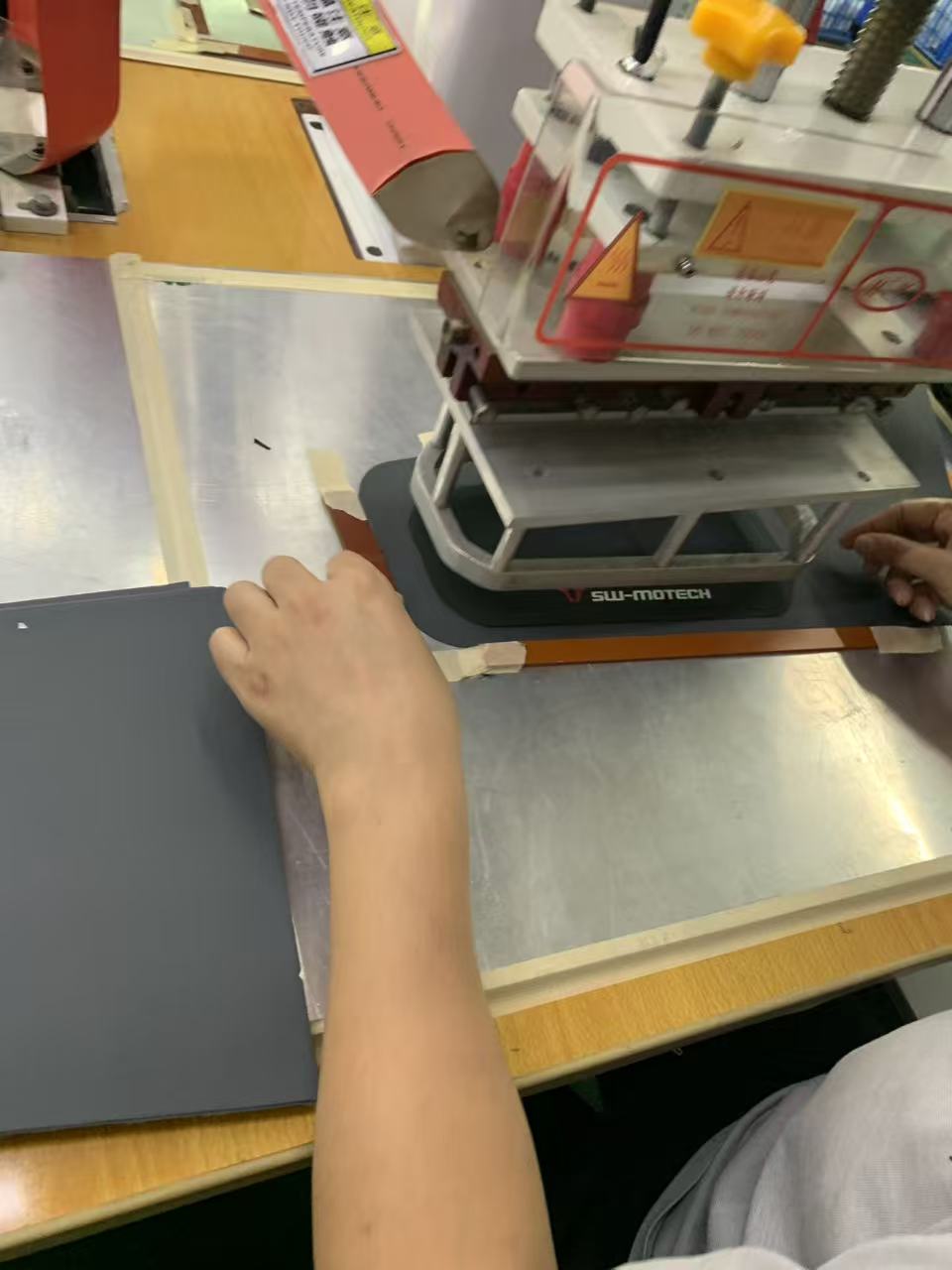

Non indoviniamo sui parametri. La nostra infrastruttura a doppia base combina un'intensa attività di ricerca e sviluppo e convalida dei processi presso i nostri laboratori di Dongguan con la capacità di produzione di volumi elevati e con parametri bloccati a Ho Chi Minh City, Vietnam. Controlliamo il processo, eliminiamo la deriva dei parametri e forniamo strategie di esportazione tariffarie efficienti per i mercati nordamericani ed europei.
Per i team di approvvigionamento che cercano una vera autorità di produzione,contatta il nostro team di ingegneri per programmare un audit tecnico delle nostre capacità di saldatura HF.
27,12 MHz è la frequenza ISM ottimale per l'eccitazione delle molecole polari nel TPU. Se la frequenza varia durante un ciclo di saldatura, il riscaldamento dielettrico diventa irregolare. Ciò crea punti freddi localizzati nella giuntura, dando luogo a zone di fusione parziale che superano l'ispezione visiva ma falliscono sotto stress del campo dinamico o cicli termici prolungati.
La saldatura HF commerciale spesso lascia vuoti microscopici nelle transizioni dei bordi della giuntura. Nel corso del tempo, le vibrazioni e le fluttuazioni della temperatura costringono l'umidità ambientale attraverso questi vuoti nella cavità isolante. Una volta che la schiuma NBR a cellule chiuse è circondata dall'umidità intrappolata, il suo valore R si degrada, facendo scendere l'esterno del frigorifero al di sotto del punto di rugiada e causando sudore.
Lotti diversi di TPU, anche dello stesso fornitore, possono presentare piccole variazioni nella formulazione della resina. Queste variazioni alterano le proprietà dielettriche del materiale. Una fabbrica che utilizza parametri di saldatura fissi sperimenterà improvvisi picchi di difetti. La produzione di livello medico richiede la riconvalida del tempo di permanenza, della pressione e della potenza erogata per ogni nuovo lotto di materiale.
